流程管理 PRD

文档信息

项目	内容
产品名称	PMForge - 流程管理
文档版本	v2.0
创建日期	2026-09-19
最后更新	2026-09-24
文档状态	评审中
优先级	P0

一、功能概述

1.1 功能定位

如果把工作流系统比作一座城市的交通网络，那么"流程设计"是道路规划图，"我的流程"是每辆车的导航，而流程管理就是交通指挥中心——管理员坐在大屏前，看到哪条路堵了就去疏通，哪辆车抛锚了就去拖走，哪个路口效率低就去优化信号灯。

流程管理模块是 PMForge 工作流系统的运营管理核心，面向管理员提供五大能力：

能力	一句话说明	类比
流程定义管理	管理已经发布上线的流程模板	管理"哪些路可以通车"
流程实例管理	管理每一条正在跑的具体流程	管理"路上跑的车"
流程监控	统计和分析流程运行数据	"交通大数据大屏"
流程任务管理	全局视角干预异常任务	"交警现场指挥"
流程监听配置	配置自动化规则，减少人工干预	"设置自动红绿灯"

核心设计原则：这个模块是"管理视角"——管理员不需要亲自审批任何流程，但需要有能力干预任何流程。就像交通指挥官不需要自己开车，但需要能叫停任何一辆车。

1.2 目标用户

用户类型	使用频率	核心诉求	典型操作
系统管理员	每天使用	确保工作流系统稳定运行，快速发现和处理异常	查看监控大屏、处理告警、配置监听器
流程管理员	高频使用	管理流程实例全生命周期，干预异常任务	终止阻塞流程、转办超时任务、分析效率
IT 运维人员	日常使用	配置自动化规则，排查流程技术问题	创建超时监听器、查看事件日志、排查脚本
部门主管	偶尔使用	了解部门审批效率，发现瓶颈	查看部门统计报表、导出效率分析

1.3 业务价值

全局流程管控：管理员可以查看和干预所有流程实例，确保业务流程不阻塞、不卡壳——就像交通指挥中心可以远程控制红绿灯
异常快速响应：支持强制转办、委派、加签、减签等操作，快速处理"卡住"的流程——审批人离职了？一键转给新人
流程效率优化：通过统计分析和耗时排行，发现"哪个节点最慢""哪个人审批最久"，用数据驱动流程优化
自动化能力增强：通过监听器配置，实现"超时自动提醒""超时自动转交上级"等规则，减少人工盯盘
数据驱动决策：提供流程运行报表，为管理层优化组织架构和审批流程提供依据

1.4 功能范围

功能模块	功能描述	优先级	所属端
流程定义管理	管理已发布的流程定义，查看定义详情，挂起/激活	P0	后台管理
流程实例管理	管理所有流程实例的全生命周期（终止/取消/挂起/恢复/删除）	P0	后台管理
流程监控	流程统计分析、耗时分析、效率报表、告警面板	P1	后台管理
流程任务管理	全局任务视图，支持强制转办/委派/加签/减签/催办	P0	后台管理
流程监听配置	配置各类流程监听器和事件订阅，实现自动化处理	P1	后台管理

二、用户场景

2.1 用户角色

角色名称	角色标识	权限范围	典型操作
流程超级管理员	flow_super_admin	全流程管理权限	终止/取消/强制转办任何流程
流程管理员	flow_admin	管辖范围内的流程管理	查看/干预管辖范围内的流程
流程监控员	flow_monitor	只读监控权限	查看流程统计和监控数据
部门审批负责人	dept_approve_leader	部门流程管理	查看和干预本部门的流程任务

2.2 使用场景

场景 1：流程管理员小王处理阻塞流程

场景描述：某采购审批流程因为审批人离职，导致流程阻塞超过一周，供应商催款电话不断。

用户故事：作为流程管理员，小王收到系统告警"采购审批流程阻塞超过 7 天"，需要紧急处理以确保业务不受影响。

操作步骤：

小王登录后台管理系统，进入"流程管理 > 流程监控"
在监控大屏的"告警面板"中看到红色告警："采购审批流程"有 1 条超时实例
点击告警信息，进入流程实例详情页面
查看流程图——当前阻塞在"财务经理审批"节点（蓝色闪烁高亮）
查看审批时间线，确认该任务已分配给已离职员工"张某某"
点击该任务节点，选择"强制转办"操作
在弹出的对话框中选择新的审批人（财务部新经理"李某某"）
填写转办原因"原审批人已离职，转交新经理处理"
点击"确认转办"按钮
系统记录操作日志，任务重新分配给新审批人

预期结果：

① 阻塞的流程恢复运行，新审批人李某某在待办列表中看到该任务
② 原处理人张某某收到通知"该任务已转办"
③ 操作日志中记录了完整的转办信息（操作人：小王，原因：原审批人已离职）
④ 发起人收到通知"您的采购审批已转交新审批人处理"

场景 2：流程管理员小王批量处理月末超时任务

场景描述：月末结算期间，大量报销审批任务超时未处理，堆积了 30 多条。

用户故事：作为流程管理员，小王月底发现大量报销审批任务超时，需要快速识别并批量处理这些超时任务。

操作步骤：

进入"流程管理 > 任务管理"
设置筛选条件：任务状态="待处理"，超时状态="已超时"
系统显示所有超时任务列表，按超时时长降序排列
查看超时任务详情：任务名称、当前审批人、超时时长、所属流程
对于需要批量转办的任务，勾选多个任务（最多 50 条）
点击"批量转办"按钮
选择目标审批人，填写转办原因"月末集中处理超时任务"
确认批量转办操作
系统逐一执行转办操作，并发送通知给新审批人

预期结果：

① 超时任务被批量转办给新的审批人
② 每个新审批人在待办列表中看到转入的任务
③ 操作日志记录了批量转办的完整信息
④ 监控面板的"超时任务数"指标下降

场景 3：部门主管老张分析季度审批效率

场景描述：部门主管老张需要在季度会议上汇报本部门的审批效率情况。

用户故事：作为部门主管，老张需要了解本季度部门内各审批流程的平均处理时长，找出效率低下的流程环节，以便优化审批流程。

操作步骤：

进入"流程管理 > 流程监控"
选择"效率分析"标签页
设置筛选条件：时间范围="本季度"，部门="本部门"
系统展示统计数据：
- 流程发起总数 156 条、已完成 120 条、进行中 30 条、已终止 6 条
- 平均处理时长 18.5 小时、最长处理时长 168 小时
- 各节点平均耗时排行——发现"部门经理审批"节点平均耗时 12 小时
- 超时率 8.3%
点击"部门经理审批"节点查看详细分析
导出统计报表为 Excel 文件

预期结果：

① 获得部门流程效率分析报告
② 识别出耗时最长的审批节点："部门经理审批"平均 12 小时
③ 发现超时率最高的流程："采购审批"超时率 15%
④ 导出 Excel 报表可直接用于季度会议汇报

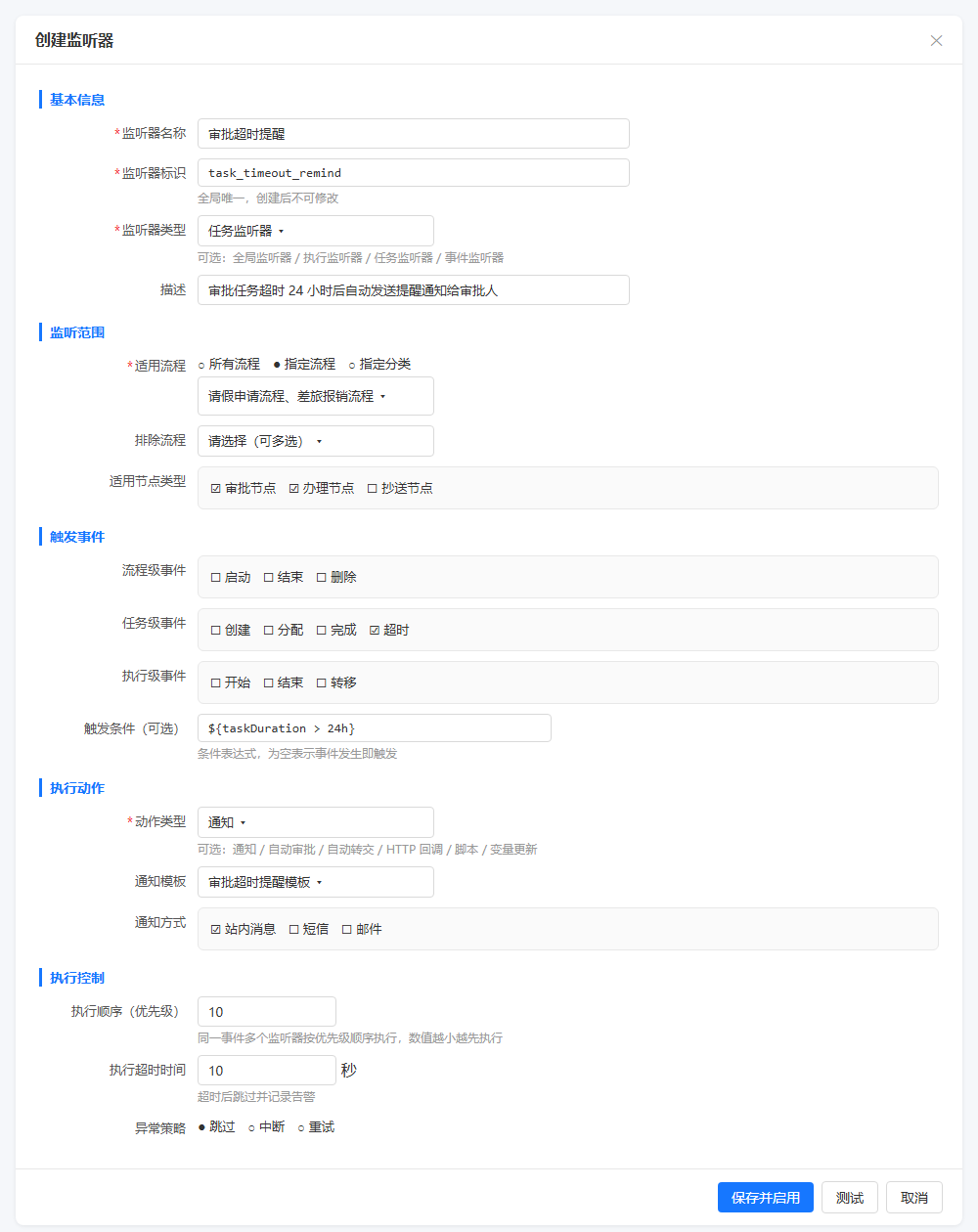

场景 4：IT 运维小刘配置超时自动提醒

场景描述：公司要求所有审批任务超时 24 小时自动提醒，超时 48 小时自动转交上级。

用户故事：作为 IT 运维人员，小刘需要为所有审批类任务配置超时监听器，实现自动化超时处理。

操作步骤：

进入"流程管理 > 监听配置"
点击"创建监听器"按钮
填写监听器基本信息：
- 监听器名称："审批超时提醒"
- 监听器标识："approval_timeout_remind"
- 监听器类型："任务监听器"
配置监听范围：
- 适用范围："所有流程定义"
- 节点类型："用户任务"
配置触发事件："任务超时"
配置触发条件：超时阈值 24 小时
配置执行动作：
- 动作 1：发送站内消息 + 短信给审批人
- 动作 2：超时 48 小时后自动转交上级
配置消息模板：
- 标题："【流程提醒】您有一条待审批任务即将超时"
- 内容：包含流程名称、发起人、任务创建时间等变量
设置监听器优先级为 100（默认）
点击"保存并启用"按钮

预期结果：

① 所有审批任务超时 24 小时后，审批人自动收到提醒通知
② 超时 48 小时后，任务自动转交给审批人的上级
③ 事件日志中记录每次触发的详细信息
④ 监听器统计显示累计触发次数

场景 5：管理员紧急挂起问题流程

场景描述：发现某报销流程存在配置错误，已经发起的 20 条实例都在走错误的审批链路。

用户故事：作为流程管理员，我需要紧急挂起这个有问题的流程定义，防止更多实例继续走错误链路，同时处理已经发起的实例。

操作步骤：

进入"流程管理 > 流程定义"
找到"差旅报销流程"，点击"挂起"按钮
系统弹出确认对话框，询问"是否同时挂起运行中的实例？"
选择"是，同时挂起运行中的实例"
确认后，流程定义状态变为"挂起"
新的发起请求被拒绝，提示"该流程已暂停，请联系管理员"
进入"流程实例"页面，逐一检查运行中的 20 条实例
对需要重新提交的实例执行"终止"操作，备注"流程配置错误，请重新发起"

预期结果：

① 流程定义挂起后，不能再发起新的实例
② 运行中的实例全部暂停流转
③ 发起人收到通知"您发起的差旅报销流程已暂停"
④ 管理员修正配置后重新激活流程

2.3 验收标准汇总

编号	验收项	通过标准
AC-01	流程定义挂起/激活	挂起后不能发起新实例；激活后恢复正常
AC-02	流程实例终止	终止后状态变为"已终止"，发起人收到通知，操作日志有记录
AC-03	强制转办	转办后新审批人收到待办，原处理人收到通知，日志有记录
AC-04	批量转办	支持最多 50 条批量转办，每条都记录日志
AC-05	监控数据准确性	统计数据与实际数据偏差 ≤ 5 分钟
AC-06	超时监听触发	超时后自动发送通知，延迟 ≤ 1 分钟
AC-07	自动转交	超时达到阈值后自动转交上级，日志有记录
AC-08	流程图高亮	已完成节点绿色、当前节点蓝色闪烁、未完成灰色
AC-09	数据保留策略	已完成实例 1 年后归档，已终止实例 6 个月后归档
AC-10	报表导出	Excel 导出格式正确，数据完整

三、功能需求

3.1 流程定义管理（后台管理端）

功能描述

管理所有已部署的流程定义，提供流程定义列表查看、详情查看（流程图 + 节点信息）、挂起/激活、删除、版本对比等功能。

名词解释：流程定义就是"已经发布上线的流程模板"。流程设计模块产出的是"设计图纸"（流程模型），发布之后就变成了"施工标准"（流程定义）。用户发起的每一个流程实例，都是按照某个版本的流程定义来执行的。

页面布局

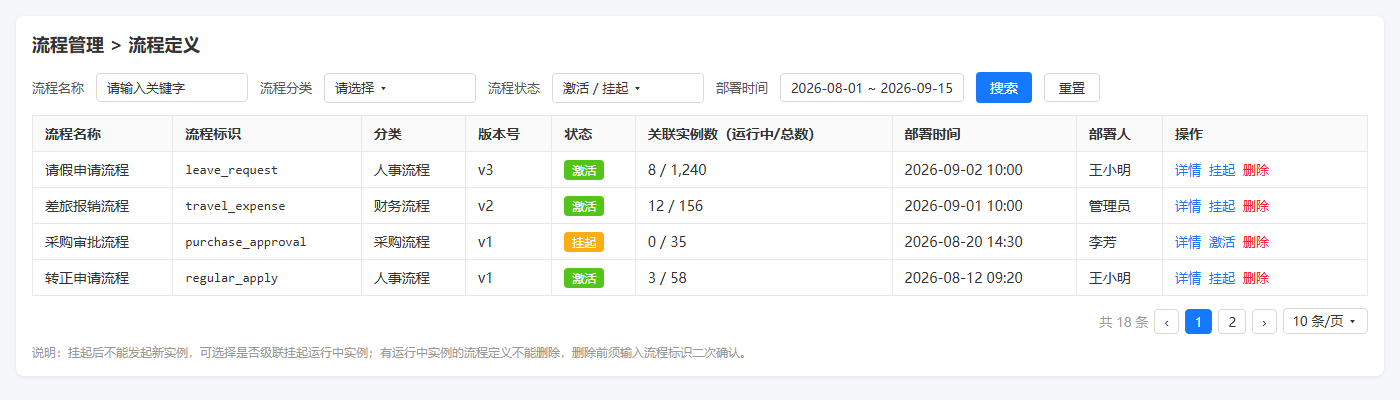

流程定义列表

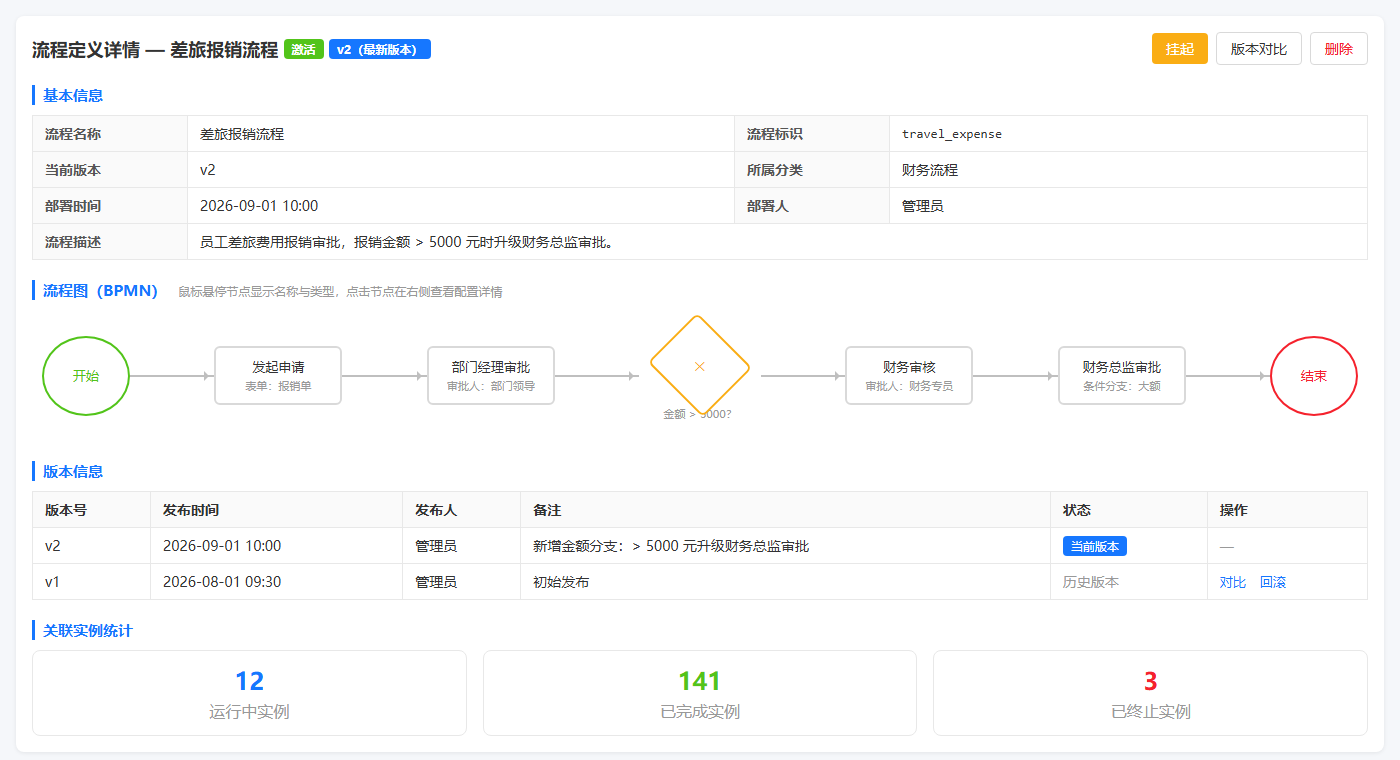

流程定义详情页：

操作流程

查看流程定义列表：

进入"流程管理 > 流程定义"页面
系统展示所有流程定义列表，支持以下筛选条件：
- 按流程名称关键字搜索
- 按流程分类筛选
- 按流程状态筛选（激活/挂起）
- 按部署时间范围筛选
列表展示字段：流程名称、流程标识、分类、版本号、状态、关联实例数（运行中/总数）、部署时间、部署人
支持操作：查看详情、挂起/激活、删除

查看流程定义详情：

在流程定义列表点击"查看详情"
系统打开流程定义详情页面，包含以下区域：
- 基本信息：流程名称、标识、版本、分类、描述、部署时间
- 流程图：渲染完整的 BPMN 流程图
  - 鼠标悬停节点显示节点名称和类型
  - 点击节点在右侧面板查看节点配置详情
  - 节点信息包括：节点名称、节点类型、审批人配置、条件表达式、表单配置等
- 版本信息：显示该流程定义的所有版本列表
- 关联实例统计：运行中实例数、已完成实例数、已终止实例数

挂起/激活流程定义：

在流程定义列表找到目标流程
点击"挂起"按钮：
- 系统弹出确认对话框
- 选择是否同时挂起该流程的运行中实例
- 确认后流程定义状态变为"挂起"
- 挂起后该流程不能再发起新的实例
- 运行中的实例可以选择是否继续执行
点击"激活"按钮：
- 系统弹出确认对话框
- 选择是否同时激活已挂起的实例
- 确认后流程定义状态恢复为"激活"

删除流程定义：

在流程定义列表点击"删除"按钮
系统校验：
- 是否有运行中的流程实例（有则不允许删除）
- 是否有已挂起但未结束的流程实例
校验通过：弹出确认对话框，输入流程标识确认删除
校验失败：提示不能删除的原因

版本对比：

在流程定义详情页，点击"版本对比"
选择两个要对比的版本
系统展示版本差异：
- 流程节点的增删改情况
- 节点配置的变更情况
- 以高亮方式标记：新增（绿色）、删除（红色）、修改（黄色）

业务规则

流程定义状态规则：
- 激活状态：可以发起新实例，运行中实例正常流转
- 挂起状态：不能发起新实例，运行中实例默认暂停流转
- 挂起流程定义时可以选择是否级联挂起实例
- 为什么这样设计：有些场景下流程定义需要暂停（比如发现配置错误），但运行中的实例可能已经走到最后一步，强制全部暂停会影响业务，所以给管理员选择权
删除规则：
- 有运行中实例的流程定义不能删除
- 删除采用逻辑删除方式，数据保留但标记为已删除
- 删除前必须输入流程标识二次确认（防止误操作）
- 删除操作记录到操作日志
版本规则：
- 每个流程标识可以有多个版本
- 同一时间只有一个"最新版本"用于发起新实例
- 运行中的实例使用发起时的版本继续执行（不会因为新版本发布而中断）
- 新版本部署不影响旧版本实例的运行
- 为什么这样设计：就像软件升级不影响已经打开的文档一样，流程升级不影响已经在跑的流程实例

接口列表

接口名称	请求方式	接口路径	功能说明
分页查询流程定义列表	GET	/api/bpm/definition/page	分页查询流程定义列表
获取流程定义详情	GET	/api/bpm/definition/	获取流程定义详细信息
获取流程图 XML	GET	/api/bpm/definition/{id}/xml	获取流程定义 BPMN XML
获取流程图图片	GET	/api/bpm/definition/{id}/image	获取流程定义渲染图片
获取流程定义节点列表	GET	/api/bpm/definition/{id}/nodes	获取流程定义所有节点信息
挂起流程定义	POST	/api/bpm/definition/{id}/suspend	挂起流程定义
激活流程定义	POST	/api/bpm/definition/{id}/activate	激活流程定义
删除流程定义	DELETE	/api/bpm/definition/	删除流程定义
获取版本列表	GET	/api/bpm/definition/{processKey}/versions	获取流程定义版本列表
版本对比	POST	/api/bpm/definition/compare	对比两个版本差异

3.2 流程实例管理（后台管理端）

功能描述

管理所有流程实例的全生命周期，提供实例列表查看、详情查看（流程图高亮 + 审批时间线）、终止、取消、挂起、恢复、删除、搜索筛选等功能。

名词解释：流程实例就是"一条正在跑的具体流程"。比如张三发起了一条请假申请，这条申请就是一个流程实例。管理员在这里可以看到全公司所有正在跑的流程。

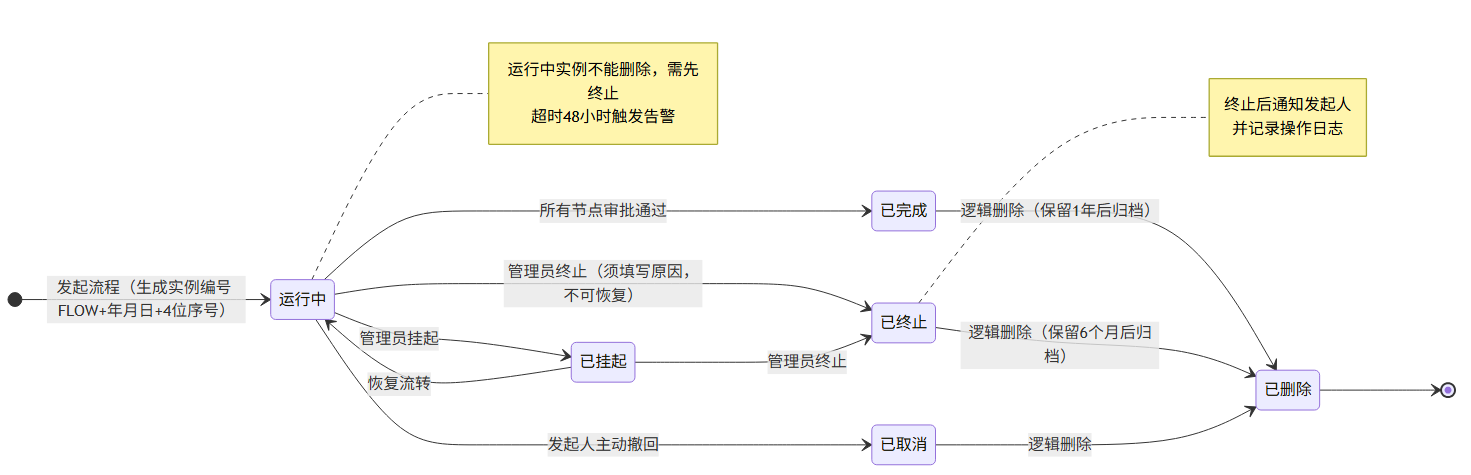

流程实例状态机

页面布局

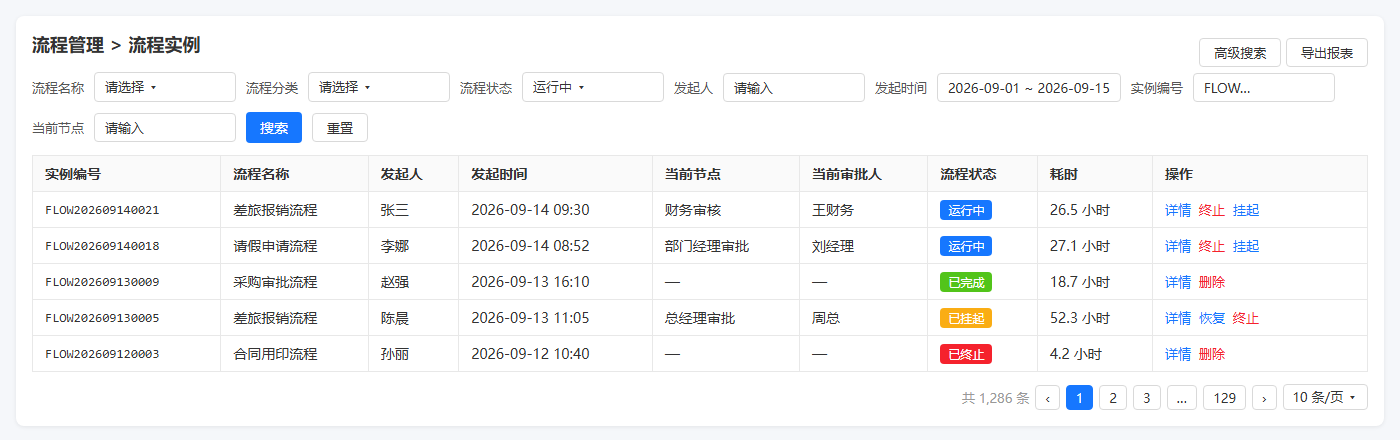

流程实例列表

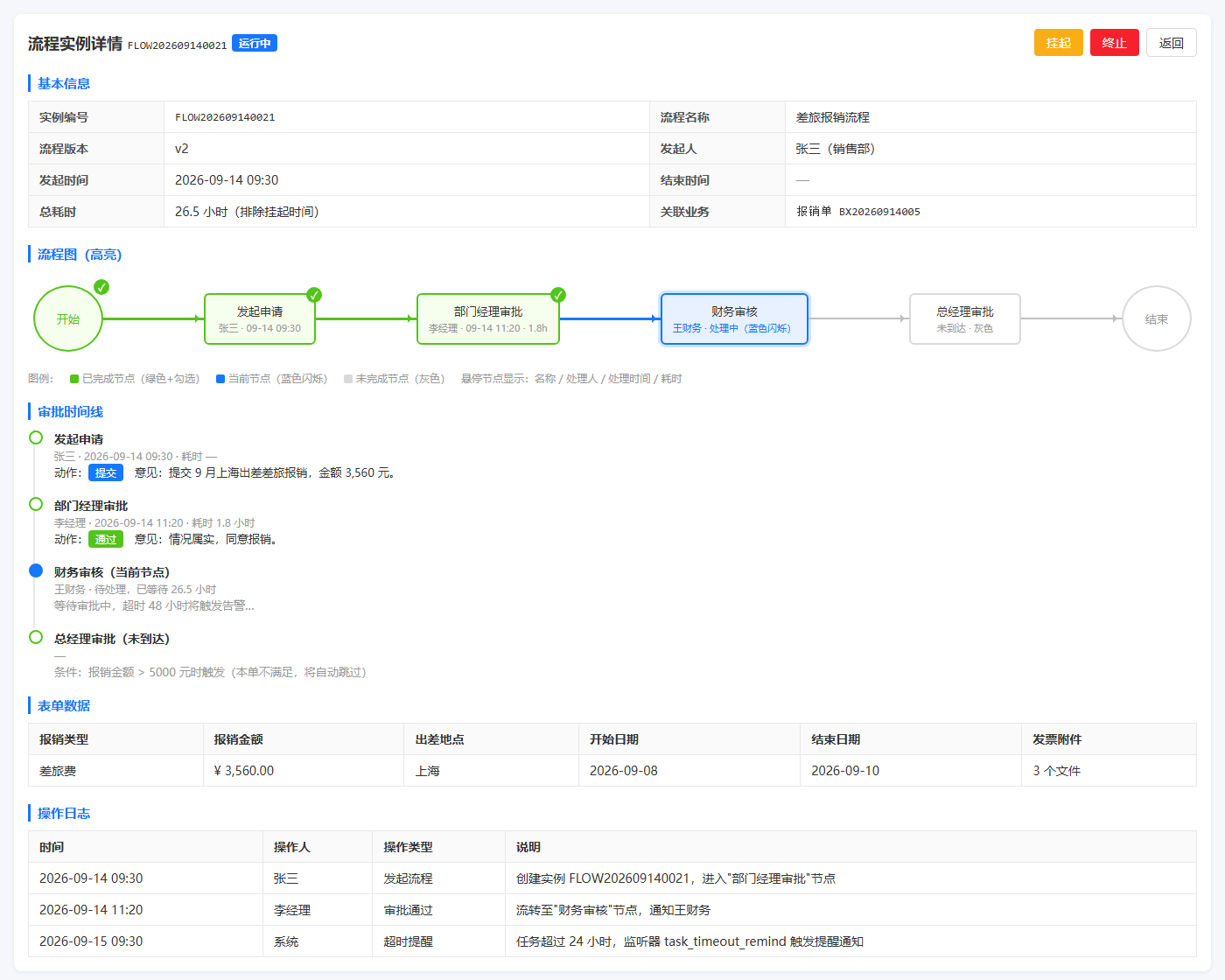

流程实例详情页（核心页面）：

操作流程

查看流程实例列表：

进入"流程管理 > 流程实例"页面
系统展示所有流程实例列表，支持以下筛选条件：
- 按流程名称筛选
- 按流程分类筛选
- 按流程状态筛选（运行中/已完成/已挂起/已终止/已取消）
- 按发起人筛选
- 按发起时间范围筛选
- 按流程实例编号搜索
- 按当前节点名称筛选
列表展示字段：实例编号、流程名称、发起人、发起时间、当前节点、当前审批人、流程状态、耗时
支持操作：查看详情、终止、取消、挂起、恢复、删除

查看流程实例详情：

在流程实例列表点击"查看详情"
系统打开流程实例详情页面，包含以下区域：
- 基本信息区域：实例编号、流程名称、流程版本、发起人、发起时间、结束时间、流程状态、总耗时、关联业务信息
- 流程图区域（核心功能）：
  - 已完成节点：绿色高亮 + 勾选标记
  - 当前节点：蓝色高亮 + 闪烁动画
  - 未完成节点：灰色
  - 已完成连线：绿色加粗
  - 当前连线：蓝色动画
  - 鼠标悬停节点显示：节点名称、处理人、处理时间、耗时
- 审批时间线：以时间线形式展示每个审批步骤（节点名称、处理人、处理时间、处理动作、审批意见、耗时）
- 表单数据区域：展示流程表单的完整数据，支持查看每个节点修改的表单数据变更
- 操作日志区域：记录流程实例的所有操作日志

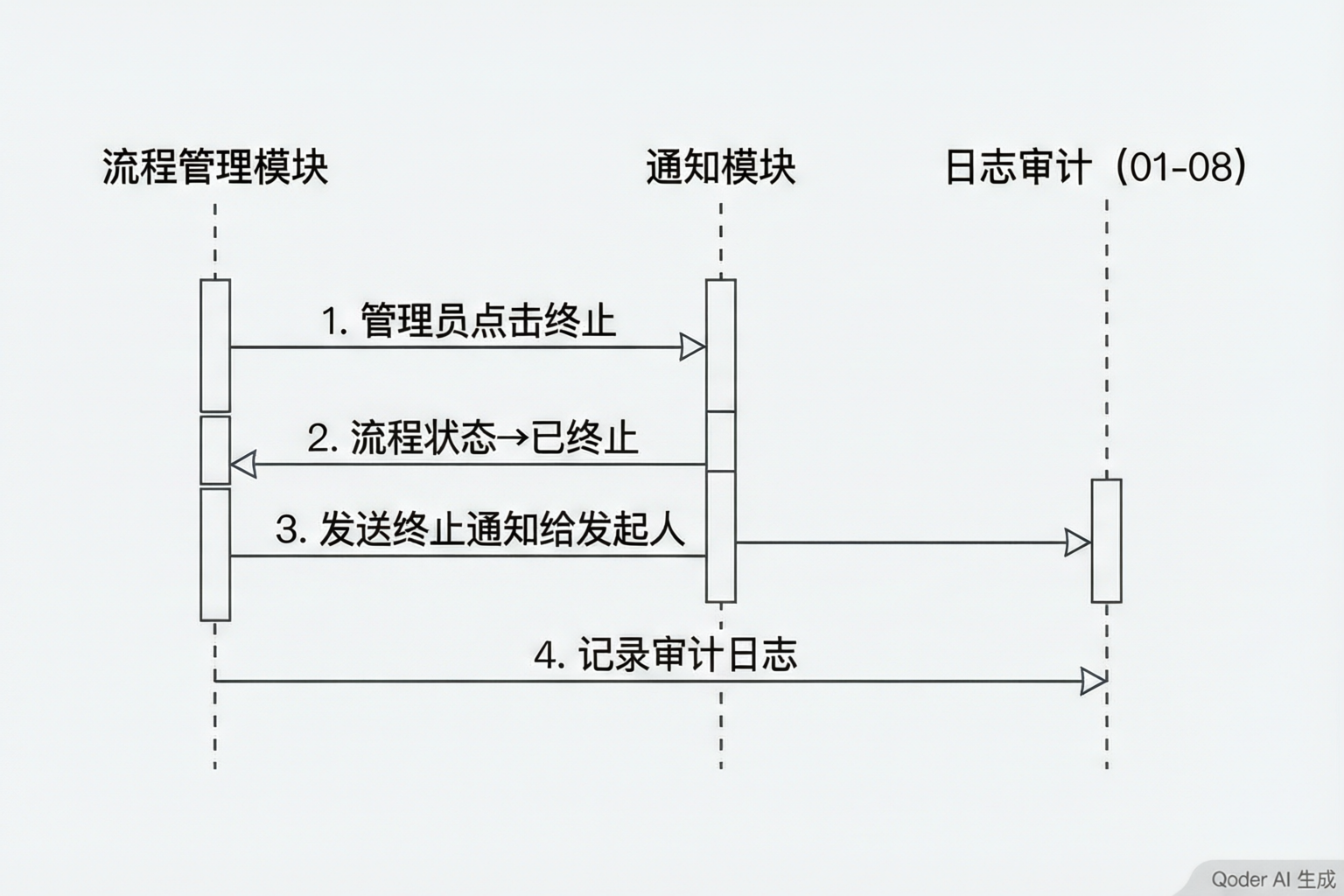

终止流程实例：

在流程实例列表或详情页点击"终止"按钮
系统弹出终止确认对话框
选择终止原因（预设选项 + 自定义输入）
填写终止备注说明
点击"确认终止"
系统执行终止操作：流程状态变为"已终止"，当前任务被取消，发送终止通知给发起人，记录操作日志

取消流程实例：

取消操作与终止类似，但语义不同：取消是发起人主动撤回，终止是管理员强制结束
系统弹出取消确认对话框，填写取消原因
确认后流程状态变为"已取消"

挂起/恢复流程实例：

挂起操作：在流程实例列表点击"挂起"按钮，确认后流程实例暂停流转，流程状态变为"已挂起"
恢复操作：在已挂起的实例上点击"恢复"按钮，确认后流程实例恢复流转，流程状态恢复为"运行中"

删除流程实例：

只有"已终止"、"已取消"、"已完成"状态的实例才能删除
弹出确认对话框，输入实例编号确认删除
确认后逻辑删除流程实例数据

高级搜索：

列表支持多条件组合筛选
支持高级搜索：
- 按表单字段值搜索（如：报销金额 > 10000）
- 按审批人搜索
- 按当前停留节点搜索
- 按流程耗时范围搜索
支持保存搜索条件为"常用筛选"

业务规则

终止规则：
- 管理员可以终止任何运行中/已挂起的流程
- 终止后不可恢复（这是刻意的——终止是一个"严肃"的操作，不应该被轻易撤销）
- 终止时必须填写原因
- 终止操作通知发起人
- 终止操作记录到操作日志
删除规则：
- 只有已结束（已完成/已终止/已取消）的实例才能删除
- 删除采用逻辑删除
- 运行中的实例不能删除，需先终止
数据保留规则：
- 已完成实例默认保留 1 年
- 已终止/已取消实例默认保留 6 个月
- 超过保留期的实例自动归档到历史库
- 归档后的实例只能查看，不能操作
- 为什么这样设计：流程数据占用存储空间，但又有审计需求。通过分层保留策略，既保证近期数据快速访问，又满足长期审计要求

接口列表

接口名称	请求方式	接口路径	功能说明
分页查询流程实例列表	GET	/api/bpm/instance/page	分页查询流程实例列表
获取流程实例详情	GET	/api/bpm/instance/	获取流程实例详细信息
获取流程图（高亮）	GET	/api/bpm/instance/{id}/diagram	获取带高亮的流程图
获取审批时间线	GET	/api/bpm/instance/{id}/timeline	获取审批时间线数据
获取流程操作日志	GET	/api/bpm/instance/{id}/logs	获取操作日志列表
获取表单数据	GET	/api/bpm/instance/{id}/form-data	获取流程表单数据
终止流程实例	POST	/api/bpm/instance/{id}/terminate	终止流程实例
取消流程实例	POST	/api/bpm/instance/{id}/cancel	取消流程实例
挂起流程实例	POST	/api/bpm/instance/{id}/suspend	挂起流程实例
恢复流程实例	POST	/api/bpm/instance/{id}/resume	恢复流程实例
删除流程实例	DELETE	/api/bpm/instance/	删除流程实例
批量终止流程实例	POST	/api/bpm/instance/batch/terminate	批量终止流程实例
高级搜索流程实例	POST	/api/bpm/instance/search	高级组合条件搜索
保存搜索条件	POST	/api/bpm/instance/search/preset	保存常用搜索条件
获取实例变量	GET	/api/bpm/instance/{id}/variables	获取流程实例变量数据

3.3 流程监控（后台管理端）

功能描述

提供流程运行状态的统计分析和可视化展示，相当于工作流系统的"大数据大屏"。包括流程统计概览、耗时分析、节点耗时排行、处理效率等报表数据，帮助管理员了解系统运行状况和发现流程瓶颈。

页面布局

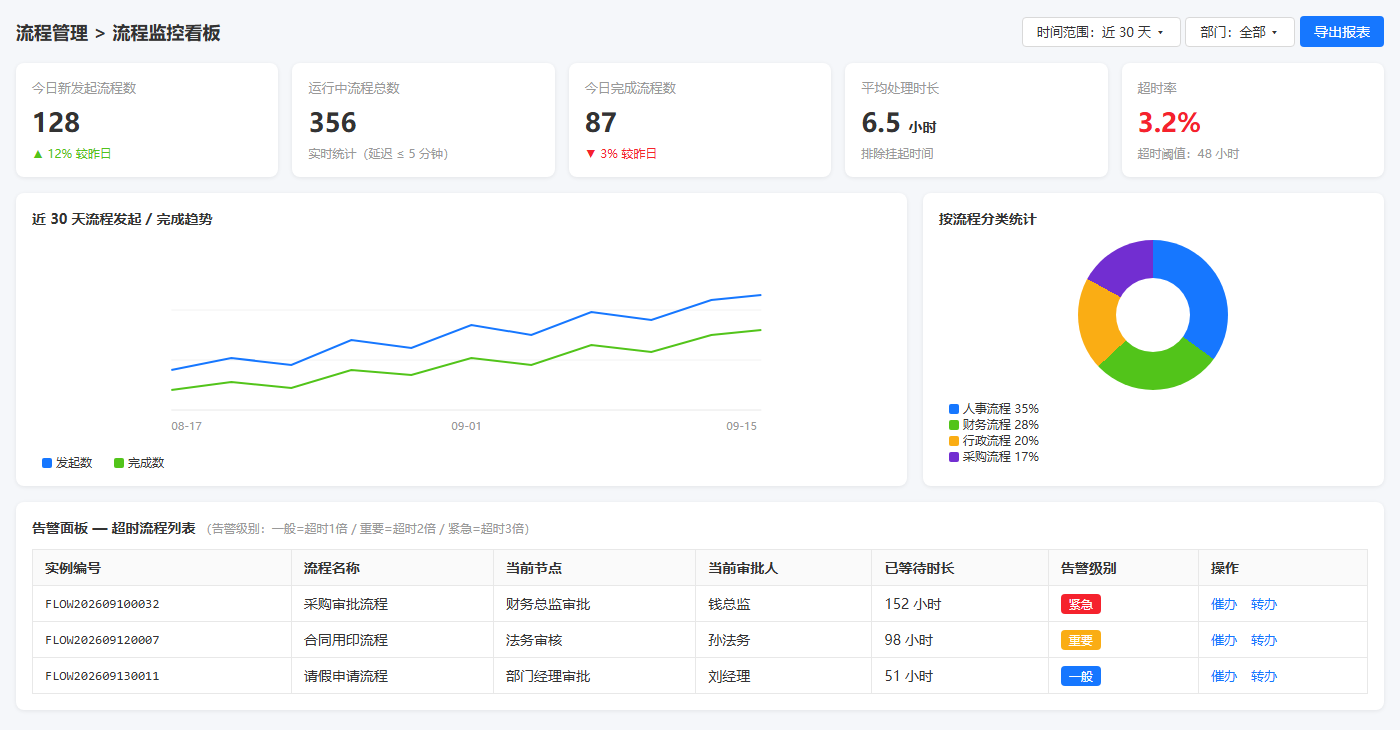

流程监控看板

操作流程

查看流程统计概览：

进入"流程管理 > 流程监控"页面
默认展示统计概览面板：
- 核心指标卡片：今日新发起流程数（对比昨日增减）、运行中流程总数、今日完成流程数、平均处理时长（小时）、超时率（百分比）
- 趋势图表：近 30 天流程发起/完成趋势折线图、按流程分类统计饼图、按部门统计柱状图
- 告警面板：超时流程列表、异常流程列表、堆积任务排行

耗时分析：

在监控页面切换到"耗时分析"标签页
设置筛选条件：时间范围、流程分类、部门
系统展示以下分析数据：
- 各流程平均处理时长排行（柱状图）
- 各节点类型平均处理时长对比
- 处理时长分布图（直方图，展示不同耗时区间的流程数量）
- 最长处理时长 TOP10 流程实例列表
支持导出分析数据为 Excel

节点耗时排行：

在耗时分析页面切换到"节点排行"子标签
系统展示各节点的平均耗时排行：节点名称、所属流程、平均耗时、最大耗时、最小耗时
支持按流程筛选，查看特定流程的各节点耗时
支持按处理人筛选，查看特定人员的各节点处理效率

处理效率分析：

在监控页面切换到"效率分析"标签页
设置筛选条件：时间范围、部门、人员
系统展示以下效率数据：
- 审批人处理效率排行：平均处理时长、处理任务总数、超时率，按部门分组统计
- 流程通过率统计：一次通过率（无驳回）、驳回率排行（按流程和节点）
- 流程处理时段分析：按小时/星期统计任务处理量（发现处理高峰和低谷）

业务规则

统计规则：
- 统计数据实时更新（延迟不超过 5 分钟）
- 统计数据排除已删除和已归档的流程实例
- 耗时计算排除挂起时间（挂起期间不算"处理时间"）
- 效率统计只统计已完成的流程实例
告警规则：
- 流程超时阈值：可配置，默认 48 小时
- 节点超时阈值：由流程设计时配置
- 告警级别：一般（超时 1 倍）、重要（超时 2 倍）、紧急（超时 3 倍）
- 告警通知：通过站内消息通知流程管理员
数据报表规则：
- 支持按日、周、月、季度、年维度统计
- 数据导出格式：Excel（.xlsx）
- 报表数据缓存周期：10 分钟（避免频繁查询影响性能）

接口列表

接口名称	请求方式	接口路径	功能说明
获取统计概览数据	GET	/api/bpm/monitor/overview	获取流程统计概览数据
获取趋势数据	GET	/api/bpm/monitor/trend	获取流程趋势分析数据
获取分类统计	GET	/api/bpm/monitor/category-stats	获取按分类统计数据
获取部门统计	GET	/api/bpm/monitor/dept-stats	获取按部门统计数据
获取耗时分析数据	GET	/api/bpm/monitor/duration-analysis	获取耗时分析数据
获取节点耗时排行	GET	/api/bpm/monitor/node-duration-rank	获取节点耗时排行
获取审批人效率排行	GET	/api/bpm/monitor/approver-efficiency	获取审批人处理效率排行
获取超时流程列表	GET	/api/bpm/monitor/timeout-list	获取超时流程实例列表
获取驳回率统计	GET	/api/bpm/monitor/reject-stats	获取流程驳回率统计
获取处理时段分析	GET	/api/bpm/monitor/time-slot-analysis	获取按时段处理量分析
导出统计报表	GET	/api/bpm/monitor/export	导出统计报表为 Excel
获取告警列表	GET	/api/bpm/monitor/alerts	获取流程告警列表

3.4 流程任务管理 - 管理视角（后台管理端）

功能描述

提供全局视角的流程任务管理，管理员可以查看所有待办任务，对异常任务进行干预操作。

与"我的流程"模块的区别：在"我的流程"模块中，审批人只能处理分配给自己的任务；而在"任务管理"模块中，管理员可以看到全公司的所有任务，并且可以强制干预（转办、加签、减签等）。就像普通员工只能看自己的快递，而快递站站长可以看所有快递并重新分配。

页面布局

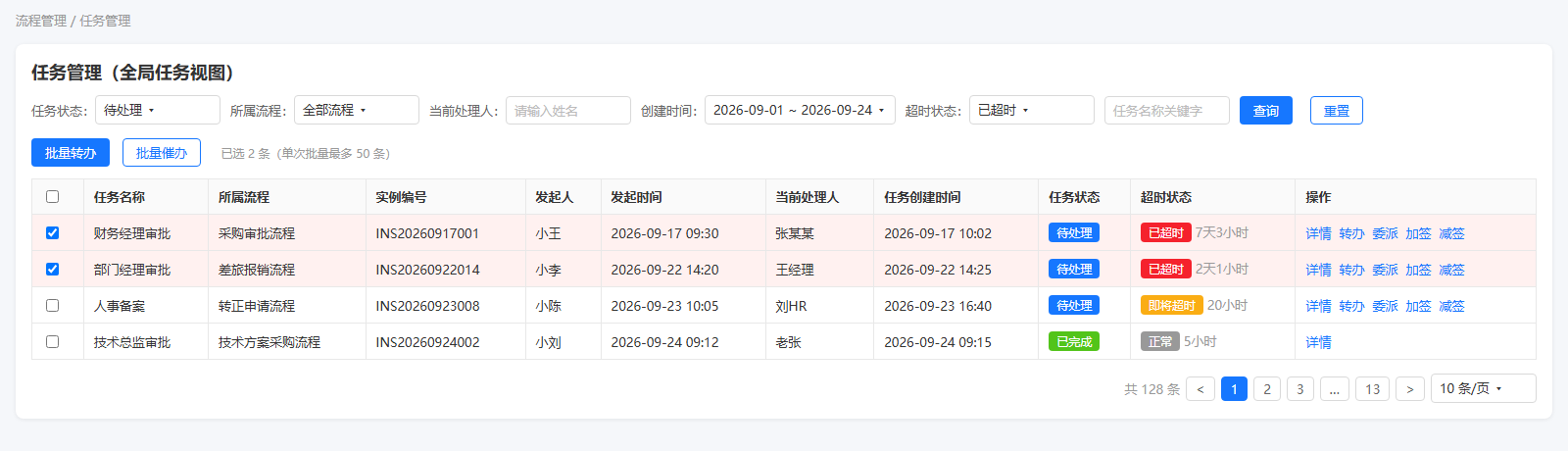

任务管理列表

操作流程

查看全局任务列表：

进入"流程管理 > 任务管理"页面
系统展示所有流程任务列表，支持以下筛选条件：
- 按任务状态筛选（待处理/已完成/已驳回/已转办/已取消）
- 按所属流程筛选
- 按当前处理人筛选
- 按创建时间范围筛选
- 按超时状态筛选（正常/即将超时/已超时）
- 按任务名称搜索
列表展示字段：任务名称、所属流程、实例编号、发起人、发起时间、当前处理人、任务创建时间、任务状态、超时状态
支持操作：查看详情、转办、委派、加签、减签

强制转办任务：

在任务列表点击某条任务的"转办"按钮
系统弹出转办对话框：显示当前任务信息和处理人、选择新的处理人、填写转办原因（必填）
点击"确认转办"
系统执行转办操作：任务处理人变更、发送通知给新旧处理人、记录操作日志

委派任务：

在任务列表点击"委派"按钮
系统弹出委派对话框：选择委派目标人、选择委派方式
- 临时委派：处理完后任务回到原处理人确认（像"代班"——同事帮你值班，但值班结束后还是你的岗位）
- 永久委派：任务永久转给目标人（效果等同于转办）
确认委派操作，发送通知给相关人员

加签：

在任务列表点击"加签"按钮
系统弹出加签对话框：
- 选择加签类型：
  - 前加签：在当前任务之前插入新的审批节点（像"加一个前置审核"）
  - 后加签：在当前任务之后插入新的审批节点（像"加一个后续复核"）
- 选择加签人员（可多选）
- 配置加签方式：或签/会签/依次审批
- 填写加签说明
确认加签操作，发送通知给加签人员

减签：

在任务列表点击"减签"按钮（仅在会签场景下可用）
系统弹出减签对话框：显示当前节点所有待处理任务，勾选需要减签的任务，填写减签原因
确认减签操作：取消选中的任务、重新计算会签完成条件、发送通知给被减签人员

超时处理：

在任务列表设置筛选条件为"已超时"
查看所有超时任务列表，系统显示超时信息：超时时长、超时级别
对超时任务可以执行的操作：催办、转办、自动处理
支持批量催办：勾选多个超时任务，一键发送催办通知

业务规则

转办规则：
- 管理员可以转办任何待处理任务
- 转办必须填写原因
- 转办后原处理人不再参与该任务
- 支持批量转办（最多一次 50 条）
- 转办操作记录完整操作日志
委派规则：
- 临时委派：处理完成后需原处理人确认（像"请示汇报"——代班人处理完后需要原负责人确认）
- 永久委派：等同于转办
- 委派操作需要记录委派关系链
加签规则：
- 前加签：插入到当前任务之前，当前任务暂停，先由加签人员审批
- 后加签：插入到当前任务之后，当前任务完成后再由加签人员审批
- 加签人员不能与当前处理人重复
- 加签操作不可撤销（加签后需要走完加签流程）
- 为什么这样设计：加签是"增加审批环节"的严肃操作，如果允许随意撤销会导致流程状态混乱
减签规则：
- 只能减少会签任务中的待处理任务
- 不能减少已经开始处理的会签任务
- 减签后需要重新计算会签完成条件
催办规则：
- 催办通知方式：站内消息 + 短信（可配置）
- 同一任务催办间隔不少于 4 小时（防止频繁打扰审批人）
- 催办记录计入操作日志

接口列表

接口名称	请求方式	接口路径	功能说明
分页查询全局任务列表	GET	/api/bpm/task/page	分页查询全局流程任务
获取任务详情	GET	/api/bpm/task/	获取任务详细信息
强制转办任务	POST	/api/bpm/task/{id}/transfer	强制转办任务给其他人员
委派任务	POST	/api/bpm/task/{id}/delegate	委派任务给其他人员
加签	POST	/api/bpm/task/{id}/add-sign	加签操作（前加签/后加签）
减签	POST	/api/bpm/task/{id}/reduce-sign	减签操作
催办任务	POST	/api/bpm/task/{id}/urge	发送催办通知
批量转办	POST	/api/bpm/task/batch/transfer	批量转办任务
批量催办	POST	/api/bpm/task/batch/urge	批量催办任务
获取超时任务列表	GET	/api/bpm/task/timeout-list	获取超时任务列表
获取任务操作日志	GET	/api/bpm/task/{id}/logs	获取任务操作日志
获取待处理任务统计	GET	/api/bpm/task/stats	获取待处理任务统计数据

3.5 流程监听配置（后台管理端）

功能描述

提供流程事件监听器的配置管理，通过配置化方式实现流程自动化处理，减少硬编码开发。

名词解释：监听器就像"自动化规则"——你可以设置"当某个事件发生时，自动执行某个动作"。比如"当任务超时 24 小时，自动发送提醒"。这样管理员就不需要人工盯着每个流程，系统会自动处理常见异常。

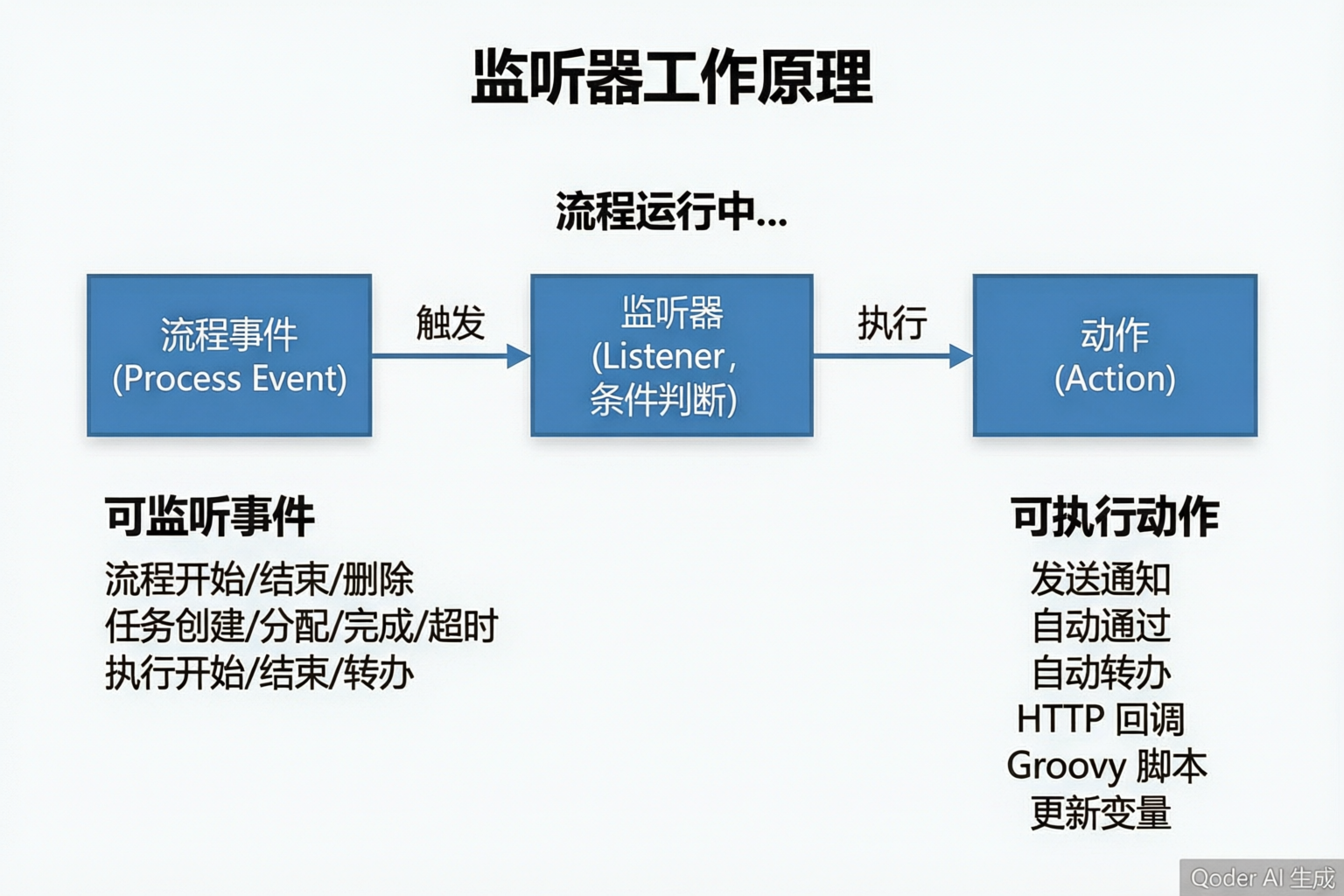

监听器工作原理

页面布局

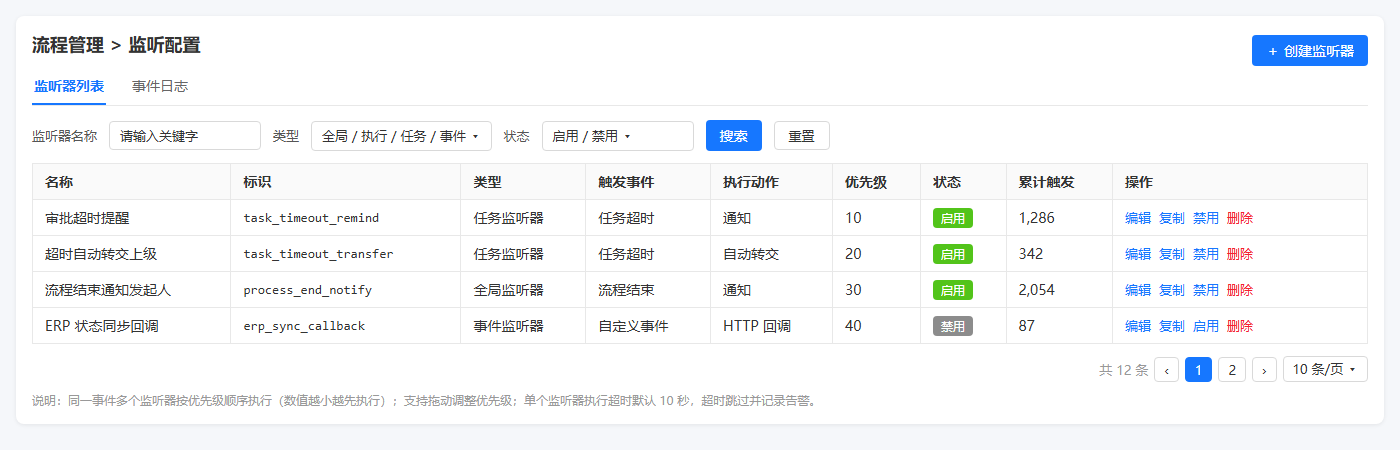

监听器列表

创建监听器表单：

操作流程

创建监听器：

进入"流程管理 > 监听配置"页面
点击"创建监听器"按钮
填写监听器基本信息：名称、标识（唯一）、类型、描述
配置监听范围：适用流程（所有/指定流程/指定分类）、排除流程、适用节点类型
配置触发事件：流程级事件（启动/结束/删除）、任务级事件（创建/分配/完成/超时）、执行级事件（开始/结束/转移）
配置触发条件（可选）：条件表达式
配置执行动作：通知/自动审批/自动转交/HTTP回调/脚本/变量更新
配置执行顺序（优先级）和执行超时时间
点击"保存并启用"按钮

管理监听器列表：

在监听配置页面展示所有监听器列表
支持按类型、状态、名称筛选
支持操作：编辑、删除、启用、禁用、调整优先级、复制

事件订阅日志：

在监听配置页面切换到"事件日志"标签
查看所有监听器的触发日志
支持按监听器、事件类型、时间范围筛选
日志内容：触发时间、事件类型、流程信息、执行结果、执行耗时

业务规则

监听器类型说明：
- 全局监听器：监听所有流程的特定事件（像"全市通用的交通规则"）
- 执行监听器：监听流程执行路径上的事件（像"在某个路口安装的摄像头"）
- 任务监听器：监听用户任务的生命周期事件（像"专门监控审批任务的传感器"）
- 事件监听器：监听自定义事件的发布（像"自定义的报警器"）
事件触发规则：
- 事件触发为同步执行，阻塞流程执行直到监听器执行完成
- 监听器执行超时时间：默认 10 秒，超时后跳过并记录告警
- 监听器执行异常：根据配置的异常策略处理（跳过/中断/重试）
- 同一事件多个监听器按优先级顺序执行（数值越小越先执行）
安全规则：
- Groovy 脚本执行在安全沙箱中，限制系统 API 访问
- HTTP 回调只允许访问配置白名单中的域名（防止 SSRF 攻击）
- 监听器配置变更需要管理员权限
- 所有监听器执行记录完整日志

接口列表

接口名称	请求方式	接口路径	功能说明
分页查询监听器列表	GET	/api/bpm/listener/page	分页查询流程监听器列表
获取监听器详情	GET	/api/bpm/listener/	获取监听器详细信息
创建监听器	POST	/api/bpm/listener/create	创建流程监听器
更新监听器	PUT	/api/bpm/listener/update	更新监听器配置
删除监听器	DELETE	/api/bpm/listener/	删除流程监听器
启用监听器	POST	/api/bpm/listener/{id}/enable	启用流程监听器
禁用监听器	POST	/api/bpm/listener/{id}/disable	禁用流程监听器
复制监听器	POST	/api/bpm/listener/{id}/copy	复制流程监听器
调整优先级	PUT	/api/bpm/listener/{id}/priority	调整监听器执行优先级
查询事件日志	GET	/api/bpm/listener/event-log	查询监听器触发日志
获取事件类型列表	GET	/api/bpm/listener/event-types	获取所有可监听的事件类型
获取动作类型列表	GET	/api/bpm/listener/action-types	获取所有可用的动作类型
测试监听器	POST	/api/bpm/listener/{id}/test	测试监听器配置是否正确

四、非功能需求

4.1 性能需求

指标项	指标要求	说明
实例列表查询	≤ 1 秒	分页查询流程实例列表的响应时间
任务列表查询	≤ 1 秒	分页查询全局任务列表的响应时间
流程图渲染	≤ 2 秒	包含高亮的流程图渲染完成时间
时间线加载	≤ 1 秒	审批时间线数据加载完成时间
监控数据查询	≤ 3 秒	统计概览数据的查询响应时间
监听器执行	≤ 10 秒	单个监听器的执行超时时间
并发实例数	≥ 1000	系统同时运行的流程实例数量
并发任务数	≥ 5000	系统同时存在的待办任务数量
历史数据查询	≤ 5 秒	查询归档历史数据的响应时间
批量操作	≤ 30 秒	批量转办/催办等操作的处理时间

4.2 安全需求

安全项	安全要求	实现方式
权限控制	管理操作需要对应权限	RBAC 权限模型，细粒度权限标识控制
数据安全	流程数据不能越权访问	数据权限隔离，部门级/角色级权限控制
操作审计	所有管理操作需要审计	操作日志记录，包含操作人、时间、内容、IP
敏感操作保护	终止/删除等需要二次确认	二次输入确认 + 权限校验
脚本安全	Groovy 脚本在安全环境执行	沙箱执行，限制系统 API 访问
回调安全	HTTP 回调防止 SSRF	域名白名单校验，内网地址过滤
数据传输	敏感数据传输加密	表单数据加密存储，日志脱敏

4.3 兼容性需求

兼容项	兼容要求	说明
浏览器兼容	Chrome 80+、Firefox 75+、Edge 80+	管理端支持主流现代浏览器
数据兼容	Flowable 6.8.0 引擎数据格式	完全兼容 Flowable 原生数据格式
数据库兼容	MySQL 5.7+、PostgreSQL 12+	支持主流关系型数据库
接口兼容	RESTful API 标准	所有接口遵循 RESTful 设计规范
导出格式	Excel (.xlsx)	报表导出支持标准 Excel 格式

五、数据设计

5.1 核心数据表

本模块涉及 5 个核心数据表：

表名	用途	类比
bpm_process_definition_ext	流程定义扩展信息	"道路信息卡"——记录每条路的基本信息
bpm_process_instance	流程实例运行状态	"车辆行驶记录"——每趟行程的详细信息
bpm_task	流程任务状态和处理信息	"路口通行任务"——每个路口的通行情况
bpm_task_assign	任务分配和转办历史	"代驾记录"——谁替谁开过这段路
bpm_process_listener	流程监听器配置	"自动红绿灯规则"——什么条件下自动执行什么操作

5.2 表结构定义

bpm_process_definition_ext 表（流程定义扩展表）

流程定义的核心数据来自 Flowable 引擎的 ACT_RE_PROCDEF 表，本表是系统扩展的管理信息。

字段名称	字段类型	长度	是否必填	默认值	说明
id	BIGINT	20	是	自增	主键 ID
definition_id	VARCHAR	64	是	-	Flowable 流程定义 ID
process_key	VARCHAR	100	是	-	流程标识
process_name	VARCHAR	100	是	-	流程名称
category_id	BIGINT	20	否	NULL	所属分类 ID
version	INT	11	是	1	版本号
deployment_id	VARCHAR	64	是	-	部署 ID
model_id	BIGINT	20	是	-	关联模型 ID
suspension_state	INT	1	是	1	状态（1-激活/2-挂起）
instance_count	INT	11	是	0	关联实例总数
running_instance_count	INT	11	是	0	运行中实例数
deploy_time	DATETIME	-	是	-	部署时间
deploy_by	BIGINT	20	是	-	部署人 ID
created_time	DATETIME	-	是	CURRENT_TIMESTAMP	创建时间
deleted	TINYINT	1	是	0	删除标记

索引设计：

idx_process_key：process_key（按流程标识查询）
idx_model_id：model_id（按模型查询关联定义）
idx_category：category_id（按分类查询）

bpm_process_instance 表（流程实例表）

字段名称	字段类型	长度	是否必填	默认值	说明
id	BIGINT	20	是	自增	主键 ID
instance_id	VARCHAR	64	是	-	Flowable 流程实例 ID
instance_no	VARCHAR	32	是	-	实例编号（唯一）
process_key	VARCHAR	100	是	-	流程标识
process_name	VARCHAR	100	是	-	流程名称
process_version	INT	11	是	-	流程版本号
definition_id	VARCHAR	64	是	-	流程定义 ID
model_id	BIGINT	20	是	-	关联模型 ID
category_id	BIGINT	20	否	NULL	所属分类 ID
title	VARCHAR	200	否	NULL	流程标题
initiator_id	BIGINT	20	是	-	发起人 ID
initiator_name	VARCHAR	50	是	-	发起人姓名
initiator_dept_id	BIGINT	20	否	NULL	发起人部门 ID
initiator_dept_name	VARCHAR	100	否	NULL	发起人部门名称
status	TINYINT	1	是	1	状态（1-运行中/2-已完成/3-已挂起/4-已终止/5-已取消）
current_node_id	VARCHAR	64	否	NULL	当前节点 ID
current_node_name	VARCHAR	100	否	NULL	当前节点名称
current_assignee_ids	VARCHAR	500	否	NULL	当前审批人 ID（多个逗号分隔）
form_data	LONGTEXT	-	否	NULL	表单数据 JSON
business_key	VARCHAR	200	否	NULL	业务关联 Key
business_type	VARCHAR	100	否	NULL	业务类型
start_time	DATETIME	-	是	-	发起时间
end_time	DATETIME	-	否	NULL	结束时间
duration	BIGINT	20	否	NULL	总耗时（毫秒）
terminate_reason	VARCHAR	500	否	NULL	终止/取消原因
created_time	DATETIME	-	是	CURRENT_TIMESTAMP	创建时间
updated_time	DATETIME	-	是	CURRENT_TIMESTAMP	更新时间
deleted	TINYINT	1	是	0	删除标记

索引设计：

uk_instance_no：instance_no（唯一索引，按编号查询）
idx_initiator：initiator_id（按发起人查询）
idx_process_key：process_key + status（按流程和状态查询）
idx_status：status + created_time（按状态和时间排序）
idx_category：category_id（按分类统计）

bpm_task 表（流程任务表）

字段名称	字段类型	长度	是否必填	默认值	说明
id	BIGINT	20	是	自增	主键 ID
task_id	VARCHAR	64	是	-	Flowable 任务 ID
task_name	VARCHAR	200	是	-	任务名称
task_definition_key	VARCHAR	100	是	-	任务定义标识
instance_id	VARCHAR	64	是	-	所属流程实例 ID
instance_no	VARCHAR	32	是	-	实例编号
process_key	VARCHAR	100	是	-	流程标识
process_name	VARCHAR	100	是	-	流程名称
node_id	VARCHAR	64	是	-	所属节点 ID
node_name	VARCHAR	100	是	-	所属节点名称
node_type	VARCHAR	20	是	-	节点类型（userTask 等）
assignee_id	BIGINT	20	否	NULL	处理人 ID
assignee_name	VARCHAR	50	否	NULL	处理人姓名
candidate_ids	VARCHAR	1000	否	NULL	候选处理人 ID（逗号分隔）
candidate_group_ids	VARCHAR	500	否	NULL	候选角色/部门 ID（逗号分隔）
status	TINYINT	1	是	1	状态（1-待处理/2-已完成/3-已驳回/4-已转办/5-已取消）
priority	INT	11	是	50	优先级（0-100，数值越大越优先）
approval_result	TINYINT	1	否	NULL	审批结果（1-通过/2-驳回/3-转办/4-委派）
approval_opinion	VARCHAR	1000	否	NULL	审批意见
form_data	LONGTEXT	-	否	NULL	任务表单数据 JSON
create_time	DATETIME	-	是	-	任务创建时间
claim_time	DATETIME	-	否	NULL	签收时间
complete_time	DATETIME	-	否	NULL	完成时间
duration	BIGINT	20	否	NULL	处理耗时（毫秒）
due_time	DATETIME	-	否	NULL	超时时间
timeout_status	TINYINT	1	是	0	超时状态（0-正常/1-即将超时/2-已超时）
urge_count	INT	11	是	0	催办次数
last_urge_time	DATETIME	-	否	NULL	最后催办时间
created_time	DATETIME	-	是	CURRENT_TIMESTAMP	记录创建时间
updated_time	DATETIME	-	是	CURRENT_TIMESTAMP	记录更新时间
deleted	TINYINT	1	是	0	删除标记

索引设计：

idx_task_id：task_id（按 Flowable 任务 ID 查询）
idx_instance：instance_id（按实例查询关联任务）
idx_assignee：assignee_id + status（按处理人和状态查询）
idx_timeout：timeout_status + due_time（超时任务查询）

bpm_task_assign 表（任务分配表）

字段名称	字段类型	长度	是否必填	默认值	说明
id	BIGINT	20	是	自增	主键 ID
task_id	BIGINT	20	是	-	关联任务 ID
task_flowable_id	VARCHAR	64	是	-	Flowable 任务 ID
assignee_id	BIGINT	20	是	-	分配人 ID
assignee_name	VARCHAR	50	是	-	分配人姓名
assign_type	TINYINT	1	是	-	分配类型（1-指定/2-候选/3-角色/4-部门）
assign_source	VARCHAR	50	否	NULL	分配来源（规则/手动/转办/委派）
status	TINYINT	1	是	1	状态（1-待处理/2-已处理/3-已取消）
original_assignee_id	BIGINT	20	否	NULL	原处理人 ID（转办/委派时有值）
transfer_reason	VARCHAR	500	否	NULL	转办/委派原因
operate_type	VARCHAR	20	否	NULL	操作类型（transfer/delegate/addSign/reduceSign）
operate_by	BIGINT	20	否	NULL	操作人 ID
operate_time	DATETIME	-	否	NULL	操作时间
created_time	DATETIME	-	是	CURRENT_TIMESTAMP	创建时间

索引设计：

idx_task：task_id（按任务查询分配记录）
idx_assignee：assignee_id（按人员查询分配记录）

bpm_process_listener 表（流程监听器表）

字段名称	字段类型	长度	是否必填	默认值	说明
id	BIGINT	20	是	自增	主键 ID
listener_key	VARCHAR	100	是	-	监听器标识（唯一）
listener_name	VARCHAR	100	是	-	监听器名称
listener_type	TINYINT	1	是	-	类型（1-全局/2-执行/3-任务/4-事件）
description	VARCHAR	500	否	NULL	监听器描述
scope_type	TINYINT	1	是	1	范围类型（1-所有/2-指定流程/3-指定分类）
scope_values	VARCHAR	1000	否	NULL	范围值（流程 ID 或分类 ID，逗号分隔）
exclude_values	VARCHAR	1000	否	NULL	排除值（排除的流程 ID）
node_types	VARCHAR	200	否	NULL	适用节点类型（逗号分隔）
event_type	VARCHAR	50	是	-	触发事件类型
event_condition	VARCHAR	500	否	NULL	触发条件表达式
action_type	TINYINT	1	是	-	动作类型（1-通知/2-自动审批/3-转交/4-回调/5-脚本/6-变量更新）
action_config	LONGTEXT	-	是	-	动作配置 JSON
priority	INT	11	是	100	执行优先级（数值越小越先执行）
error_strategy	TINYINT	1	是	1	异常策略（1-跳过/2-中断/3-重试）
timeout	INT	11	是	10	执行超时时间（秒）
retry_count	INT	11	是	0	重试次数
status	TINYINT	1	是	1	状态（0-禁用/1-启用）
trigger_count	BIGINT	20	是	0	累计触发次数
last_trigger_time	DATETIME	-	否	NULL	最后触发时间
created_by	BIGINT	20	是	-	创建人 ID
created_time	DATETIME	-	是	CURRENT_TIMESTAMP	创建时间
updated_by	BIGINT	20	是	-	更新人 ID
updated_time	DATETIME	-	是	CURRENT_TIMESTAMP	更新时间
deleted	TINYINT	1	是	0	删除标记

索引设计：

uk_listener_key：listener_key（唯一索引）
idx_event_type：event_type + status（按事件类型查询启用的监听器）
idx_scope：scope_type（按范围类型查询）

5.3 数据字典

字段	值	说明
instance.status	1	运行中
instance.status	2	已完成
instance.status	3	已挂起
instance.status	4	已终止
instance.status	5	已取消
task.status	1	待处理
task.status	2	已完成
task.status	3	已驳回
task.status	4	已转办
task.status	5	已取消
task.approval_result	1	通过
task.approval_result	2	驳回
task.approval_result	3	转办
task.approval_result	4	委派
definition.suspension_state	1	激活
definition.suspension_state	2	挂起
listener.listener_type	1	全局监听器
listener.listener_type	2	执行监听器
listener.listener_type	3	任务监听器
listener.listener_type	4	事件监听器
listener.action_type	1	发送通知
listener.action_type	2	自动审批
listener.action_type	3	自动转交
listener.action_type	4	HTTP 回调
listener.action_type	5	执行脚本
listener.action_type	6	更新变量
listener.error_strategy	1	跳过继续
listener.error_strategy	2	中断流程
listener.error_strategy	3	重试执行

5.4 action_config JSON 结构

监听器的动作配置采用 JSON 格式，根据 action_type 不同使用不同的配置段：

json

{
  "notify": {
    "channels": ["站内消息", "短信", "邮件"],
    "templateId": "tpl_timeout_remind",
    "receivers": ["assignee", "initiator", "admin"],
    "title": "【流程提醒】您有一条任务即将超时",
    "content": "流程名称：${processName}，发起人：${initiatorName}，请尽快处理"
  },
  "autoApprove": {
    "result": "approve",
    "opinion": "系统自动审批（超时）"
  },
  "autoTransfer": {
    "targetType": "role",
    "targetValue": "DEPT_LEADER",
    "reason": "审批超时，自动转交上级"
  },
  "httpCallback": {
    "url": "https://api.example.com/workflow/callback",
    "method": "POST",
    "headers": {"Authorization": "Bearer xxx"},
    "body": "{\"instanceId\": \"${instanceId}\", \"action\": \"timeout\"}"
  },
  "script": {
    "language": "groovy",
    "content": "def task = execution.getVariable('task'); ..."
  }
}

变量占位符说明：

${processName}：流程名称
${initiatorName}：发起人姓名
${instanceId}：流程实例 ID
${taskName}：任务名称
${assignee}：当前审批人
${duration}：已耗时时长

六、跨模块联动

6.1 联动关系总览

本模块是工作流系统的"管理中枢"，与多个模块存在紧密的数据和业务联动：

联动模块	联动方式	数据流向	联动说明
流程设计（03-01）	数据依赖	03-01 → 本模块	流程设计发布后生成本模块管理的流程定义
我的流程（03-03）	视角互补	双向	03-03 是用户视角（看自己的），本模块是管理员视角（看所有的）
待办管理（03-04）	功能互补	双向	03-04 侧重审批操作，本模块侧重管理干预
用户管理（01-01）	数据依赖	01-01 → 本模块	流程发起人、审批人、转办目标人的信息来自用户管理
部门管理（01-02）	数据依赖	01-02 → 本模块	部门统计数据、部门负责人（自动转交目标）来自部门管理
角色管理（01-03）	数据依赖	01-03 → 本模块	监听器自动转交可按角色指定目标人
通知模块	事件触发	本模块 → 通知模块	终止/转办/催办等操作触发通知发送
日志审计（01-08）	数据输出	本模块 → 01-08	所有管理操作记录到操作日志
租户管理（01-07）	数据隔离	01-07 → 本模块	多租户场景下流程数据按租户隔离
数据字典（01-06）	数据依赖	01-06 → 本模块	流程分类、终止原因等使用字典数据

6.2 关键联动流程

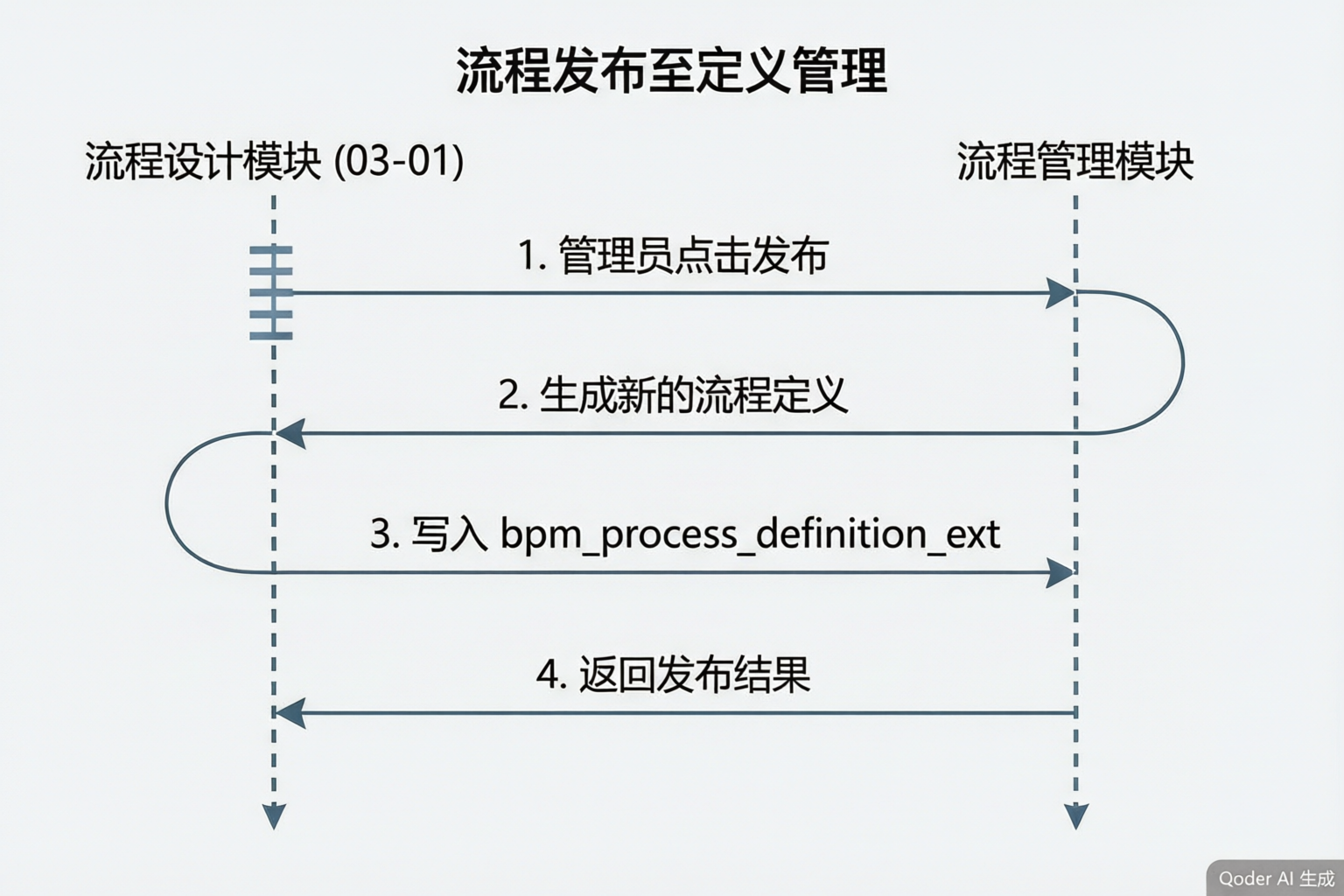

流程发布 → 流程定义管理：流程发布时序图

管理员终止流程 → 通知发起人：终止流程通知时序图

6.3 数据一致性要求

一致性场景	要求	实现方式
流程定义挂起	挂起后前端立即不能发起新实例	状态变更同步到 Flowable 引擎
流程实例终止	终止后任务状态同步更新为"已取消"	事务保证实例和任务状态一致
任务转办	转办后新处理人立即看到待办	同步更新 bpm_task 和 bpm_task_assign
监控数据	统计数据与实际数据偏差不超过 5 分钟	Redis 缓存 + 定时刷新
监听器触发	监听器执行结果影响任务状态	事务保证监听器动作和状态变更一致

七、附录

7.1 名词解释

名词	英文	通俗解释
流程定义	Process Definition	已经发布上线的"流程模板"，就像已经审批通过的"施工图纸"
流程实例	Process Instance	一条正在跑的具体流程，就像公路上跑的一辆车
流程任务	Process Task	流程走到某个节点时生成的待办事项，就像到达某个路口时的通行任务
挂起	Suspend	暂停流程运行，就像"临时封路"——路还在，但暂时不能通行
激活	Activate	恢复被挂起的流程，就像"解封道路"——恢复正常通行
终止	Terminate	强制结束流程，就像"取消这趟行程"——车直接回库，不再继续
转办	Transfer	把任务交给别人处理，就像"把快递转交给同事签收"
委派	Delegate	临时让别人代处理，分"临时委派"（代完还给你）和"永久委派"（直接给出去）
加签	Add Sign	在流程中增加额外审批人，就像"加一道审核关卡"
减签	Reduce Sign	在会签中减少审批人，就像"取消某个审核关卡"
催办	Urge	向审批人发送催促通知，就像"催快递小哥赶紧送货"
监听器	Listener	自动化规则——"当XX事件发生时，自动执行XX动作"
执行监听器	Execution Listener	监听流程执行路径上的事件，像"路口摄像头"
任务监听器	Task Listener	监听审批任务的生命周期事件，像"快递站传感器"
流程变量	Process Variable	流程运行过程中的数据，像"车辆载的货物信息"
超时状态	Timeout Status	任务是否超过了规定的处理时间，分"正常""即将超时""已超时"三级

7.2 权限标识

权限标识	权限名称	说明
bpm:definition:query	查询流程定义	查看流程定义列表和详情
bpm:definition:manage	管理流程定义	挂起/激活/删除流程定义
bpm:instance:query	查询流程实例	查看流程实例列表和详情
bpm:instance:terminate	终止流程实例	强制终止流程实例
bpm:instance:cancel	取消流程实例	取消流程实例
bpm:instance:suspend	挂起流程实例	挂起/恢复流程实例
bpm:instance:delete	删除流程实例	删除已结束的流程实例
bpm:task:query	查询流程任务	查看全局任务列表
bpm:task:transfer	转办任务	强制转办流程任务
bpm:task:delegate	委派任务	委派流程任务
bpm:task:add-sign	加签	加签操作
bpm:task:reduce-sign	减签	减签操作
bpm:task:urge	催办	催办任务处理人
bpm:monitor:query	查询流程监控	查看流程监控数据
bpm:monitor:export	导出监控报表	导出统计分析报表
bpm:listener:create	创建监听器	创建流程监听器
bpm:listener:update	编辑监听器	编辑监听器配置
bpm:listener:delete	删除监听器	删除流程监听器
bpm:listener:query	查询监听器	查看监听器列表和日志

7.3 错误码定义

错误码	错误信息	处理建议
BPM_DEF_001	流程定义不存在	检查流程定义 ID 是否正确
BPM_DEF_002	流程定义有运行中实例，不能删除	先终止所有运行中实例
BPM_DEF_003	流程定义已经是目标状态	无需重复操作
BPM_INS_001	流程实例不存在	检查实例 ID 是否正确
BPM_INS_002	运行中的实例不能删除	先终止实例再删除
BPM_INS_003	已结束的实例不能终止	只有运行中/已挂起的实例可以终止
BPM_INS_004	终止原因不能为空	填写终止原因
BPM_TASK_001	任务不存在或已完成	检查任务 ID 和状态
BPM_TASK_002	转办目标人不能为空	选择新的处理人
BPM_TASK_003	转办原因不能为空	填写转办原因
BPM_TASK_004	批量操作超过上限（50条）	减少选择的任务数量
BPM_TASK_005	催办间隔不足 4 小时	等待间隔时间后再催办
BPM_LIS_001	监听器标识已存在	更换唯一的监听器标识
BPM_LIS_002	监听器执行超时	检查动作配置或增加超时时间
BPM_LIS_003	脚本执行异常	检查 Groovy 脚本语法

7.4 接口汇总

本模块共涉及 57 个接口，分布在 5 个子模块中：

子模块	接口数量	接口前缀
流程定义管理	10	/api/bpm/definition/
流程实例管理	15	/api/bpm/instance/
流程监控	12	/api/bpm/monitor/
流程任务管理	12	/api/bpm/task/
流程监听配置	13	/api/bpm/listener/

八、修订记录

版本	日期	修订人	修订内容
v1.0	2026-09-24	PMForge 产品团队	初稿创建
v2.0	2026-09-19	PMForge 产品团队	增强业务场景（命名用户）、验收标准、ASCII 页面原型、状态机图、监听器工作原理图、跨模块联动章节、名词解释（含通俗类比）、错误码定义

文档结束

流程管理 PRD ​

文档信息 ​

一、功能概述 ​

1.1 功能定位 ​

1.2 目标用户 ​

1.3 业务价值 ​

1.4 功能范围 ​

二、用户场景 ​

2.1 用户角色 ​

2.2 使用场景 ​

场景 1：流程管理员小王处理阻塞流程 ​

场景 2：流程管理员小王批量处理月末超时任务 ​

场景 3：部门主管老张分析季度审批效率 ​

场景 4：IT 运维小刘配置超时自动提醒 ​

场景 5：管理员紧急挂起问题流程 ​

2.3 验收标准汇总 ​

三、功能需求 ​

3.1 流程定义管理（后台管理端） ​

功能描述 ​

页面布局 ​

操作流程 ​

业务规则 ​

接口列表 ​

3.2 流程实例管理（后台管理端） ​

功能描述 ​

流程实例状态机 ​

页面布局 ​

操作流程 ​

业务规则 ​

接口列表 ​

3.3 流程监控（后台管理端） ​

功能描述 ​

页面布局 ​

操作流程 ​

业务规则 ​

接口列表 ​

3.4 流程任务管理 - 管理视角（后台管理端） ​

功能描述 ​

页面布局 ​

操作流程 ​

业务规则 ​

接口列表 ​

3.5 流程监听配置（后台管理端） ​

功能描述 ​

监听器工作原理 ​

页面布局 ​

操作流程 ​

业务规则 ​

接口列表 ​

四、非功能需求 ​

4.1 性能需求 ​

4.2 安全需求 ​

4.3 兼容性需求 ​

五、数据设计 ​

5.1 核心数据表 ​

5.2 表结构定义 ​

5.3 数据字典 ​

5.4 action_config JSON 结构 ​

六、跨模块联动 ​

6.1 联动关系总览 ​

6.2 关键联动流程 ​

6.3 数据一致性要求 ​

七、附录 ​

7.1 名词解释 ​

7.2 权限标识 ​

7.3 错误码定义 ​

7.4 接口汇总 ​

八、修订记录 ​

流程管理 PRD

文档信息

一、功能概述

1.1 功能定位

1.2 目标用户

1.3 业务价值

1.4 功能范围

二、用户场景

2.1 用户角色

2.2 使用场景

场景 1：流程管理员小王处理阻塞流程

场景 2：流程管理员小王批量处理月末超时任务

场景 3：部门主管老张分析季度审批效率

场景 4：IT 运维小刘配置超时自动提醒

场景 5：管理员紧急挂起问题流程

2.3 验收标准汇总

三、功能需求

3.1 流程定义管理（后台管理端）

功能描述

页面布局

操作流程

业务规则

接口列表

3.2 流程实例管理（后台管理端）

功能描述

流程实例状态机

页面布局

操作流程

业务规则

接口列表

3.3 流程监控（后台管理端）

功能描述

页面布局

操作流程

业务规则

接口列表

3.4 流程任务管理 - 管理视角（后台管理端）

功能描述

页面布局

操作流程

业务规则

接口列表

3.5 流程监听配置（后台管理端）

功能描述

监听器工作原理

页面布局

操作流程

业务规则

接口列表

四、非功能需求

4.1 性能需求

4.2 安全需求

4.3 兼容性需求

五、数据设计

5.1 核心数据表

5.2 表结构定义

5.3 数据字典

5.4 action_config JSON 结构

六、跨模块联动

6.1 联动关系总览

6.2 关键联动流程

6.3 数据一致性要求

七、附录

7.1 名词解释

7.2 权限标识

7.3 错误码定义

7.4 接口汇总

八、修订记录
